Schneider airsystems - Standard-Verbindungstechnik
Standard-Verbindungstechnik - Seite 2
Standard-Verbindungstechnik - Seite 3
Standard-Verbindungstechnik - Seite 4
Standard-Verbindungstechnik - Seite 5
Standard-Verbindungstechnik - Seite 6
Standard-Verbindungstechnik - Seite 7
Standard-Verbindungstechnik - Seite 8
Standard-Verbindungstechnik - Seite 9
Standard-Verbindungstechnik - Seite 10
Sofort verfügbar
25
%
Sofort verfügbar
25
%
Sicherheits-Schnellkupplung SSK-DK-NW7,4-G1/2i mit Innengewinde DGKE036925
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.Mindest-Abnahme: 6Abnahme-Intervall: 1Vorteile:
Sicherheit - Durch die zweistufige Entriegelung wird das Rausschießen des Druckluftschlauchs beim Entkuppeln verhindertBesonders langlebig - durch den Einsatz hochwertiger Materialien.Entspricht ISO-Standard DIN EN ISO 4414Drehbare Ausführung - für besseres Handling des Entriegelungsvorgangs
Technische Daten:
Profil
Eurostandard
Nennweite
NW 7,4
Gewinde
1/2i
Max. Luftdurchsatz
1500 l/min
Material Hülse
Aluminium
Materials Ventil
Stahl, gehärtet
Material Dichtung
NBR
Temperaturbereich
-20 bis +70 °C
Max. Betriebsdruck
12 bar
Gewicht
ca. 130 g
Abmessungen (BxHxT)
26 x 26 x 85 mm
Sofort verfügbar
25
%
Sofort verfügbar
25
%

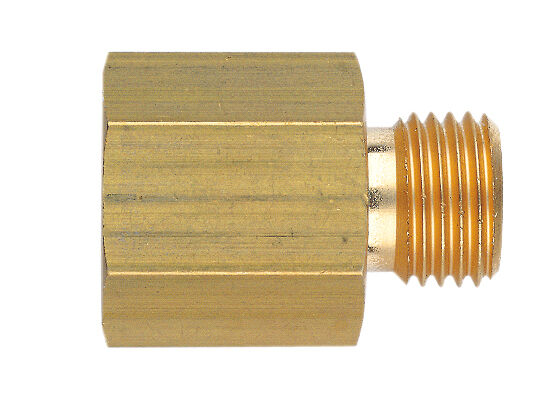

Reduzierstück RDS-G3/4a x G3/8i DGKE770064
Mit Außen- und Innengewinde
Messing
Technische Daten
Inhalt
1
Sofort verfügbar
25
%
Schlauchtülle STL-G3/8i x 6mm DGKE770237
Messing
Technische Daten
Inhalt
1
Verpackungseinheit
10 St.
Sofort verfügbar
25
%
Stecknippel STNP-FE-NW7,6-EURO-G1/2a DGKE033243
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.Mindest-Abnahme: 5Abnahme-Intervall: 1
Bördelung vermeidet ungewolltes Öffnen der Kupplung, wenn diese z.B. über den Boden gezogen wird
Geringe Kuppelkraft: 70,7 N
Körper und Hülse aus gehärtetem, verzinktem Stahl
Max. Betriebsdruck 16 bar, Temperaturbereich -20°C bis +100°C
Frei von Silikon
Eurostandard Profil
Nennweite 7,6 für hohen Luftdurchlass
Sehr abriebfest, äußerst robust
Lange Lebensdauer
Sofort verfügbar
25
%
Reduziernippel RDN-G1/4a x G1/8i DGKE041312
Mit Außen- und Innengewinde
Vernickelt
Außengewinde zylindrisch
Technische Daten
Inhalt
1
Sofort verfügbar
25
%
Sofort verfügbar
25
%
Sicherheitskupplung SSK-NW7,6-EURO-G3/8i DGKE036915
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.Mindest-Abnahme: 5Abnahme-Intervall: 1
Eurostandard Profil
Nennweite 7,6 für hohen Luftdurchlass
Durchflusskapazität 1900 l/min
Sehr abriebfest, äußerst robust
Lange Lebensdauer
Sehr einfach zu bedienen - Kupplungsbewegung ist gleich wie bei den gängigen Standardkupplungen
Geringe Kuppelkraft: 64,0 N
Körper und Hülse aus gehärtetem, verzinktem Stahl
Max. Betriebsdruck 16 bar, Temperaturbereich -20°C bis +80°C
Entspricht Standard DIN EN ISO 4414 und DIN EN 983
Frei von Silikon
Nur in Verbindung mit gehärteten Stahl-Stecknippeln einsetzen
Sofort verfügbar
25
%
Sofort verfügbar
25
%
Sofort verfügbar
25
%
Stecknippel STNP-MS-NW7,2-G1/8a DGKE031201
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.
Messing
NW 7,2
Technische Daten
Inhalt
1
Verpackungseinheit
10 St.
Sofort verfügbar
25
%
Reduzierstück RDS-G1a x G1/2i DGKE770078
Messing
Mit Außen- und Innengewinde
Für die Verbindung einer T-Verschraubung mit dem Stecksystem
Technische Daten
Inhalt
1
Montage-Ratgeber: Bitte beachten Sie unsere Hinweise zur Rohrleitungsmontage!
Sofort verfügbar
25
%
Sicherheitskupplung SSK-NW7,6-EURO-9mm DGKE036918
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.Mindest-Abnahme: 5Abnahme-Intervall: 1
Eurostandard Profil
Nennweite 7,6 für hohen Luftdurchlass
Durchflusskapazität 1900 l/min
Sehr abriebfest, äußerst robust
Lange Lebensdauer
Sehr einfach zu bedienen - Kupplungsbewegung ist gleich wie bei den gängigen Standardkupplungen
Geringe Kuppelkraft: 64,0 N
Körper und Hülse aus gehärtetem, verzinktem Stahl
Max. Betriebsdruck 16 bar, Temperaturbereich -20°C bis +80°C
Entspricht Standard DIN EN ISO 4414 und DIN EN 983
Frei von Silikon
Nur in Verbindung mit gehärteten Stahl-Stecknippeln einsetzen
Sofort verfügbar
25
%
Sofort verfügbar
25
%
Reduzierstück RDS-R1/4a x G1/8i DGKE041221
Mit Außen- und Innengewinde
Vernickelt
Außengewinde konisch
Innengewinde zylindrisch
Technische Daten
Inhalt
1
Sofort verfügbar
25
%
Sofort verfügbar
25
%
Schnellkupplung SK-FE-NW7,6-EURO-6mm DGKE033407 2809916906
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.Mindest-Abnahme: 5Abnahme-Intervall: 1
Eurostandard Profil
Nennweite 7,6 für hohen Luftdurchlass
Durchflusskapazität 2100 l/min
Sehr abriebfest, äußerst robust
Lange Lebensdauer
Bördelung vermeidet ungewolltes Öffnen der Kupplung, wenn diese z.B. über den Boden gezogen wird
Geringe Kuppelkraft: 70,7 N
Körper und Hülse aus gehärtetem, verzinktem Stahl
Max. Betriebsdruck 16 bar, Temperaturbereich -20°C bis +100°C
Frei von Silikon
Nur in Verbindung mit gehärteten Stahl-Stecknippeln einsetzen
Sofort verfügbar
25
%
Stecktülle STTL-K 9mm DGKE031345
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.Mindest-Abnahme: 5Abnahme-Intervall: 1
Messing
NW 7,2
Für Kunststoffschlauch
Sofort verfügbar
25
%
Sicherheits-Schnellkupplung SSK-DK-NW7,4-9mm mit Schlauchanschluss DGKE036926
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.Mindest-Abnahme: 6Abnahme-Intervall: 1Vorteile:
Sicherheit - Durch die zweistufige Entriegelung wird das Rausschießen des Druckluftschlauchs beim Entkuppeln verhindertBesonders langlebig - durch den Einsatz hochwertiger Materialien.Entspricht ISO-Standard DIN EN ISO 4414Drehbare Ausführung - für besseres Handling des Entriegelungsvorgangs
Technische Daten:
Profil
Eurostandard
Nennweite
NW 7,4
Schlauchanschluss
9 mm
Max. Luftdurchsatz
1500 l/min
Material Hülse
Aluminium
Materials Ventil
Stahl, gehärtet
Material Dichtung
NBR
Temperaturbereich
-20 bis +70 °C
Max. Betriebsdruck
12 bar
Gewicht
ca. 130 g
Abmessungen (BxHxT)
26 x 26 x 85 mm
Sofort verfügbar
25
%
