Schneider airsystems - Schraub-Verschraubung Serie A
Sofort verfügbar
25
%

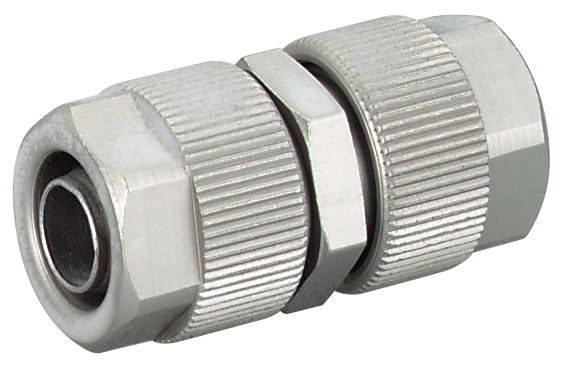

Gerade Verschraubung GVS-NI 6-4x6-4 DGKE022133
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.
Für beidseitigen Schlauchanschluss
Besonders robust und temperaturbeständig
Technische Daten
Schlauch A D/d
6/4
Schlauch B D/d
6/4
NW
3,3
D1
11,5
D2
11,5
L
31,0
SW
12
SW1
10
SW 2
10
Sofort verfügbar
25
%

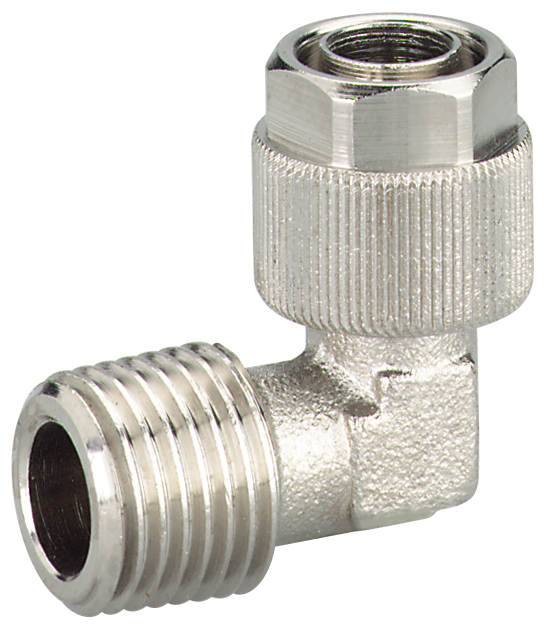

Winkeleinschraub-Verschraubung WEV-NI 6-4xR1/4a DGKE021432
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.Mindest-Abnahme: 5Abnahme-Intervall: 1
Mit konischem Außengewinde
Besonders robust und temperaturbeständig
Technische Daten
G
1/4"
NW
3,3
L
22,5
L1
21,0
L2
11,0 mm
SW
10
SW1
10
Schlauch D/d
6/4
D
11,5
Sofort verfügbar
25
%
Gerade Einschraubverschraubung GESV-NI 6-4xG1/4a DGKE021132
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.
Mit zylindrischem Außengewinde
Besonders robust und temperaturbeständig
Technische Daten
G
1/4"
NW
3,3
D1
11,5
L
19,0
L1
8,0
SW
17
SW1
10
Schlauch D/d
6/4
Sofort verfügbar
25
%

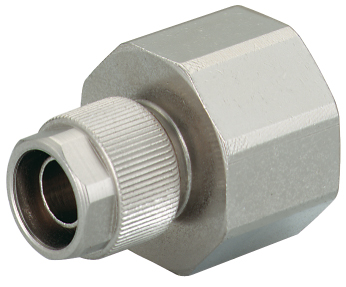

Gerade Aufschraubverschraubung GAVS-NI 10-8xG1/4i DGKE021352
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.Mindest-Abnahme: 5Abnahme-Intervall: 1
Mit Innengewinde
Besonders robust und temperaturbeständig
Technische Daten
G
1/4"
NW
7,0
D1
15,5
L
28,0
L1
10,5
SW
17
SW1
13
Schlauch D/d
10/8
D
7,0
Sofort verfügbar
25
%
Gerade Einschraubverschraubung GESV-NI 8-6xG1/4a DGKE021142
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.
Mit zylindrischem Außengewinde
Besonders robust und temperaturbeständig
Technische Daten
G
1/4"
NW
5,3
D1
13,5
L
19,0
L1
8,0
SW
17
SW1
12
Schlauch D/d
8/6
Sofort verfügbar
25
%
Gerade Einschraubverschraubung GESV-NI 6-4xG1/8a DGKE021131
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.
Mit zylindrischem Außengewinde
Besonders robust und temperaturbeständig
Technische Daten
G
1/8"
NW
3,3
D1
11,5
L
18,5
L1
6,0
SW
13
SW1
10
Schlauch D/d
6/4
Sofort verfügbar
25
%

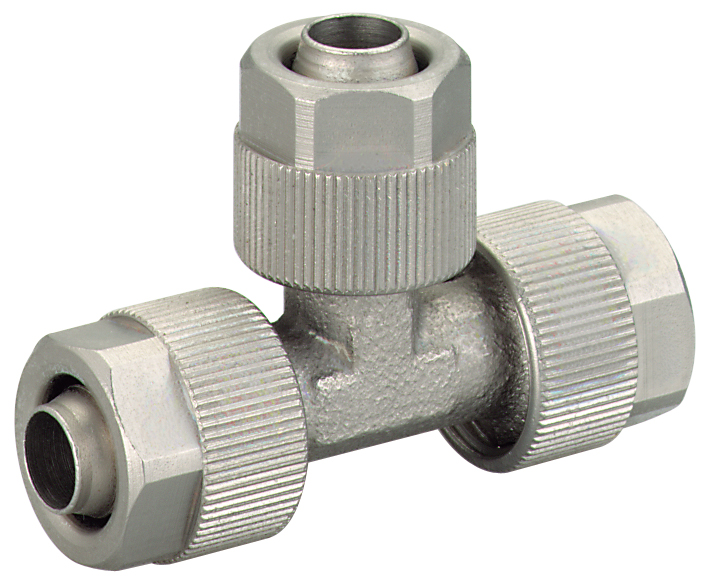

T-Verschraubung TVS-NI 3x6-4 DGKE022333
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.
Für 3-seitigen Schlauchanschluss
Besonders robust und temperaturbeständig
Technische Daten
Schlauch A D/d
6/4
Schlauch B D/d
6/4
NW
3,3
D1
11,5
D2
11,5
L
21,5
L1
21,5
SW
8
SW1
10
Sofort verfügbar
25
%
Gerade Aufschraubverschraubung GAVS-NI 8-6xG1/8i DGKE021341
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.
Mit Innengewinde
Besonders robust und temperaturbeständig
Technische Daten
G
1/8"
NW
5,3
D1
13,5
L
24,0
L1
8,0
SW
13
SW1
12
Schlauch D/d
8/6
D
5,5
Sofort verfügbar
25
%
Gerade Einschraubverschraubung GESV-NI 8-6xG1/2a DGKE021144
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.
Mit zylindrischem Außengewinde
Besonders robust und temperaturbeständig
Technische Daten
G
1/2"
NW
5,3
D1
13,5
L
19,5
L1
10,0
SW
24
SW1
12
Schlauch D/d
8/6
Sofort verfügbar
25
%
T-Verschraubung TVS-DR 8-6xG1/4ax8-6 DGKE021842
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.
Mit zylindrischem Außengewinde
Drehbar
Betriebsdruck max. 12 bar bei 20°C
Besonders robust und temperaturbeständig
Technische Daten
G
1/4"
NW
4,1
D1
12,0
L
22,5
L1
16,5
L2
8,0 mm
SW
17
Schlauch D/d
8/6
D3
13,5
Lieferzeit anfragen
25
%

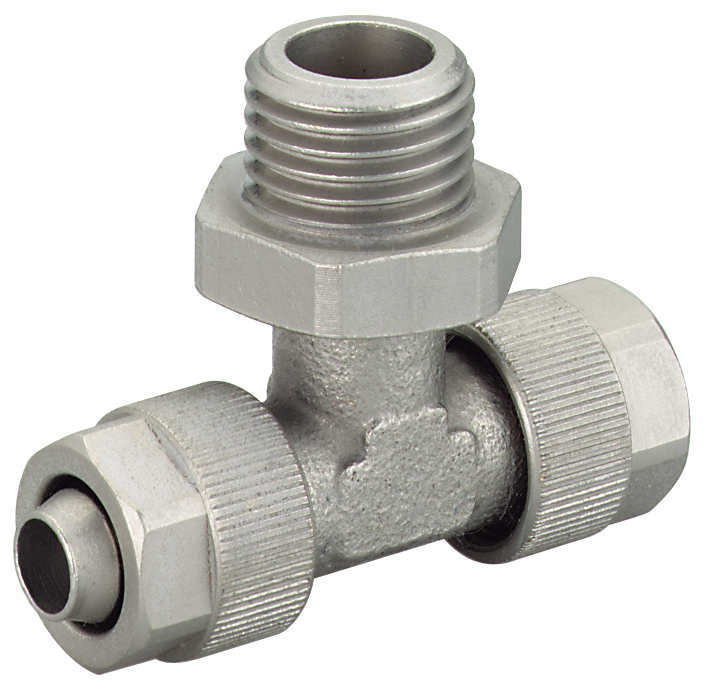

T-Verschraubung TVS-DR 6-4xG1/4ax6-4 DGKE021832
Hinweis: Bitte beachten Sie die Mindest-Abnahme und das Abnahme-Intervall.Mindest-Abnahme: 5Abnahme-Intervall: 1
Mit zylindrischem Außengewinde
Drehbar
Betriebsdruck max. 12 bar bei 20°C
Besonders robust und temperaturbeständig
Technische Daten
G
1/4"
NW
3,3
D1
10,0
L
22,5
L1
16,5
L2
8,0 mm
SW
17
Schlauch D/d
6/4
D3
11,5
