Schneider airsystems - Druckluft-Aufbereitung
Perfekte Druckluftaufbereitung mit Produkten von Schneider airsystems! Entdecken Sie unser umfangreiches Sortiment an Druckluft Kältetrocknern, Adsorptionstrocknern, Kondensatableitern, Öl-Wasser-Trennern und passenden Wartungsgeräten und Filtern.
Aufbereitung - Seite 2
Aufbereitung - Seite 3
Aufbereitung - Seite 4
Aufbereitung - Seite 5
Aufbereitung - Seite 6
Aufbereitung - Seite 7
Aufbereitung - Seite 8
Aufbereitung - Seite 9
Aufbereitung - Seite 10
Aufbereitung - Seite 11
Lieferzeit anfragen
20
%
Schneider Mikrofilter FC 545
Beschreibung:
max. Partikelgröße 0,01 μm
Öl-Aerosol-Konzentration 0,01 mg/m³
Luftreinheitsklasse am Auslass (Partikel/Öl) 1/2
Technische Daten:
Volumenstrom
545
m³/h
Volumenstrom
9084
l/min
Luftanschluss
G1 1/2
Abmessungen
A) 140
mm
B) 40
mm
C) 475
mm
D) 80
mm
Gewicht
3
kg
Standardmäßige Ausstattung
mit automatischem Ablass ohne Adapter
Luftreinheitsklasse nach
ISO 8573-1:2010
1 / - / 2
Lieferzeit anfragen
20
%
Schneider Aktivkohlefilter FV 765
Beschreibung:
Öl-Aerosol-Konzentration 0,003 mg/m³
Luftreinheitsklasse am Auslass (Partikel/Öl) -/1
Technische Daten:
Volumenstrom
765
m³/h
Volumenstrom
12750
l/min
Luftanschluss
G2
Abmessungen
A) 170
mm
B) 53
mm
C) 508
mm
D) 100
mm
Gewicht
4,9
kg
Standardmäßige Ausstattung
mit manuellem Ablass ohne Adapter
Luftreinheitsklasse nach
ISO 8573-1:2010
- / - / 1
Lieferzeit anfragen
20
%
Schneider Verbindungskit 2 Filter CNK 10 - 25
Beschreibung:zur Verbindung von 2 Filtern der angegebenen Filtergrößen
Lieferzeit anfragen
20
%
Schneider Verbindungskit 2 Filter CNK 765 - 1189
Beschreibung:zur Verbindung von 2 Filtern der angegebenen Filtergrößen
Lieferzeit anfragen
20
%
Schneider Verbindungskit 4 Filter CNK 765 - 1189
Beschreibung:zur Verbindung von 4 Filtern der angegebenen Filtergrößen
Lieferzeit anfragen
20
%
Schneider Verbindungskit 4 Filter CNK 42 - 85
Beschreibung:zur Verbindung von 4 Filtern der angegebenen Filtergrößen
Lieferzeit anfragen
20
%
Lieferzeit anfragen
20
%
Schneider Verbindungskit 4 Filter CNK 1444 - 2550
Beschreibung:zur Verbindung von 4 Filtern der angegebenen Filtergrößen
Lieferzeit anfragen
20
%
Lieferzeit anfragen
20
%
Schneider Verbindungskit 4 Filter CNK 476 - 545
Beschreibung:zur Verbindung von 4 Filtern der angegebenen Filtergrößen
Lieferzeit anfragen
20
%
Schneider Feinstfilter FG 545
Beschreibung:
max. Partikelgröße 1 μm
Öl-Aerosol-Konzentration 0,3 mg/m³
Luftreinheitsklasse am Auslass (Partikel/Öl) 3/3
Technische Daten:
Volumenstrom
545
m³/h
Volumenstrom
9084
l/min
Luftanschluss
G1 1/2
Abmessungen
A) 140
mm
B) 40
mm
C) 475
mm
D) 80
mm
Gewicht
3
kg
Standardmäßige Ausstattung
mit automatischem Ablass mit Adapter
Luftreinheitsklasse nach
ISO 8573-1:2010
3 / - / 3
Lieferzeit anfragen
20
%
Schneider Feinstfilter FG 1189
Beschreibung:
max. Partikelgröße 1 μm
Öl-Aerosol-Konzentration 0,3 mg/m³
Luftreinheitsklasse am Auslass (Partikel/Öl) 3/3
Technische Daten:
Volumenstrom
1189
m³/h
Volumenstrom
19818
l/min
Luftanschluss
G2
Abmessungen
A) 170
mm
B) 53
mm
C) 708
mm
D) 100
mm
Gewicht
5,5
kg
Standardmäßige Ausstattung
mit automatischem Ablass mit Adapter
Luftreinheitsklasse nach
ISO 8573-1:2010
3 / - / 3
Lieferzeit anfragen
20
%
Schneider-Öl-Wasser-Separator OWS-ÖWAMAT 12 DGKH601003
Öl-Wasser-Separator Öwamat
Technische Daten
für Ansaugleistung
7300/5100 l/min
Gewicht
12,0 kg
Abmessungen (BxTxH)
350x397x719 mm
Lieferzeit anfragen
15
%
Schneider-Hochleistungs-Filtereinheit FDM/FF 1/2 DGKD426030
Hochleistungs-Filtereinheit FDM/FF 1/2 von Schneider AirsystemsEigenschaften:Der Filterdruckminderer mit der automatischen Entwässerung über ein Schwimmerventil reduziert den Wartungsaufwand
Höchste Regelgenauigkeit durch arretierbare Feineinstellung
Serienmäßig mit Filterelement 40 µm
Mit Feinstfilter zur Abscheidung von feinsten Öl- und Wasser-Aerosolen und festen Verunreinigungen mit Partikeln bis 0,01 µm
Restölgehalt 0,01 mg/m³
Anschlussmöglichkeit von zwei Druckluft-Werkzeugen durch zweiten Luftabgang ( 1x G 1/4", 1 x G 1/2")
Einfache Entleerung des Schmutzbehälters durch Schnellentlüftungsventil
Farbindikator zur schnellen Überprüfung der Betriebsbereitschaft
Zulässiger Temperaturbereich: +1,5°C bis +65°C
Arbeitsdruck: 1,5 bis 12 bar
Filtereinheit wahlweise mit 2 oder 3 Elementen zur Druckluftaufbereitung
Die Modulbauweise ermöglicht eine schnelle Erweiterung oder Austausch einzelner Filter
Robustes Metallgehäuse
Technische Daten
Beschreibung
Lufteingang
G 1/2"
Abmessungen (BxTxH)
183x124x290 mm
Gewicht
2,5 kg
Lieferzeit anfragen
20
%
Schneider-Öl-Wasser-Separator OWS-ÖWAMAT 14 DGKH601004
Öl-Wasser-Separator Öwamat
Technische Daten
für Ansaugleistung
14600/10100 l/min
Gewicht
16,0 kg
Abmessungen (BxTxH)
410x461x892 mm
Lieferzeit anfragen
15
%

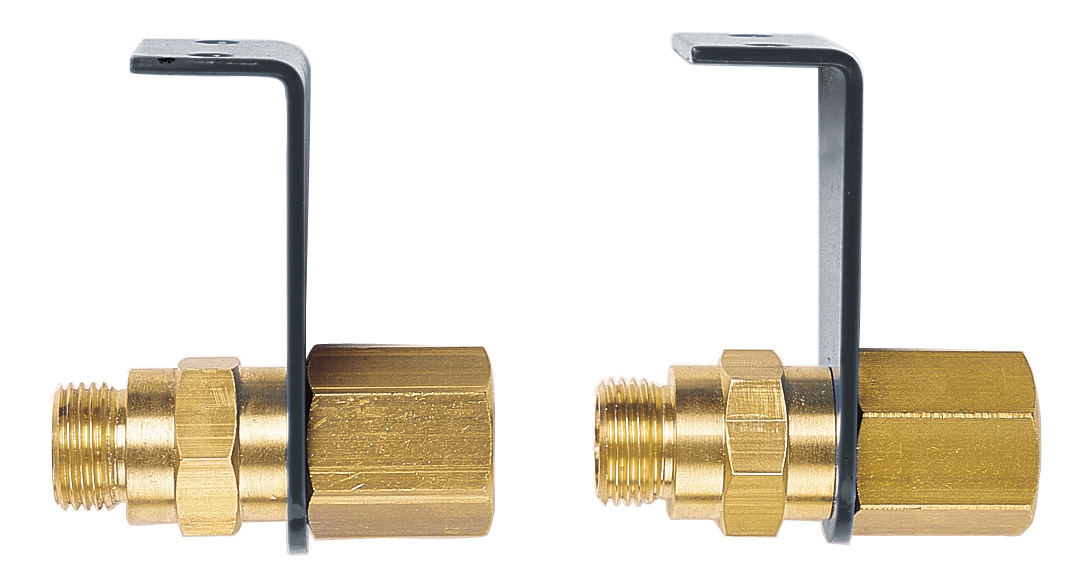

Winkelbefestigung WKB-F-G1 DGKB640402
Zur Wandbefestigung der Komplettfilter DVP, DFP, DAP und von Filterkombinationen
Lieferzeit anfragen
Aktivkohlefilter AF-DAP 45 DGKD640724
Serienmäßig mit Filterelement AP
Zur Abscheidung von Öldämpfen, Geruchs- und Geschmacksstoffen
Druckluft-Qualität und Verwendung nur in Verbindung mit einem vorgeschaltetem Feinstfilter
Restölgehalt Klasse 1: 0,008 mg/m³
Technische Daten
Volumenstrom
5200 l/min
Luftanschluss
R 1"i
Gewicht
2,4 kg
Abmessungen
420x125 mm
Lieferzeit anfragen
25
%
Doppelnippel DNL-MS-R3/8a x R3/8a DGKE030054
Messing
Lösbar
Konische Abdichtung
Technische Daten
Inhalt
1
Lieferzeit anfragen
25
%
Schneider-Kältetrockner DK 6500 SMART 4102002610
Optimale Luftqualität. Die Druckuft-Kältetrockner SMART sorgen für eine ideale Aufbereitung der Druckluft. Dies gewährleistet optimale Arbeitsergebnisse und minimiert die Kosten für Nacharbeiten. Zusätzlich verlängern sie die Lebensdauer Ihrer Druckluftwerkzeuge und -maschinen und verringern den Wartungsaufwand Ihrer Druckluftanlage.
Breites Portfolio. Das genau auf kW-Klassen abgestimmte Portfolio bietet für alle Druckluft-Anlagen den optimalen Kältetrockner. Ob im kleinen Bereich ab 350 l/min oder für große Anlagen bis 10.000 l/min bietet Schneider airsystems den idealen Trockner - und das mit ein und derselben Steuerungsoberfläche! Intuitiv und einfach!
Betriebssicherheit. Optimale und dauerhafte Arbeitsergebnisse durch zuverlässig auf 3°C Drucktaupunkt gekühlte Druckluft. Das resultierte aus einem taupunktstabilen Dauerbetrieb. Somit ist eine gleichbleibende Qualität der betrieblichen Anwendungen mit Druckluft dauerhaft gewährleistet.
Nutzenargumente DK 2350 SMART - DK 10000 SMART
Neuer Kältemittelverdichter - Höchsteffizienter Rotationskompressor (Ab DK 3600 SMART)
Kältemittel R410A - Exzellente Werte in der Wärmeübertragung (Ab DK 3600 SMART)
Einfache Bedienung - durch intuitive Steuerung
Platzsparende Installation - durch geringe Aufstellmaße
Idealer Schutz der DL-Leitung vor Korrosion - durch Wiedererwärmung der getrockneten Druckluft
Beste Betriebssicherheit von Produktionsanlagen - durch taupunktstabilen Dauerbetrieb
Wärmetauscher - Hohe Effizienz durch Wärmetauscher aus Aluminium inklusive Separator
Produktbeschreibung:
Einfache Steuerung –eine Steuerung für alle Schneider Kältetrockner
Kälte-Drucklufttrockner mit 3°C Drucktaupunkt für anspruchsvolle Aufgaben im Dauereinsatz
Serienmäßig mit hochwertigem elektronisch niveaugesteuertem Kondensatablass
Höchste Betriebssicherheit von Produktionsanlagen durch taupunktstabilen Dauerbetrieb
Platzsparende Installation durch kompakte Ausmaße (nicht für Wandmontage vorgesehen)
Technische Daten:
Volumenstrom bei Drucktaupunkt +3°C bei 7 bar
6500 l/min
Druckverlust
0,20 bar
Gewicht
82 kg
Abmessungen (BxTxH)
580x587x899 mm
Luftabgang
G 1 1/2"i
Leistungsaufnahme
0,97 kW
Auslegungsdaten für Druckluft-Trockner & -Filter
Die Leistungsangaben für Druckluft-Kältetrockner beziehen sich auf 7 bar Betriebsdruck, 35 °C Lufteingangstemperatur und 25 °C Umgebungstemperatur. Bei anderen Drücken bzw. Temperaturen entnehmen Sie bitte die Faktoren (f) entsprechend Ihren Werten aus den Folgenden Tabellen.
Bei anderen Betriebsdrücken p1 den Volumenstrom multiplizieren mit Faktor (f1):
p1 [bar]
3
4
5
6
7
8
(f1)
0,75
0,85
0,90
0,95
1,00
1,04
9
10
11
12
14
16
1,07
1,10
1,12
1,14
1,18
1,20
Bei anderen Druckeintrittstemperaturen t1 den Volumenstrom multiplizieren mit Faktor (f2):
t1 [°C]
30
35
40
45
50
(f2)
1,25
1,00
0,85
0,75
0,60
Bei anderen Kühlmediumtemperatur tc den Volumenstrom multiplizieren mit Faktor (f3):
tc [°C]
25
30
35
40
45
(f3)
1,00
0,96
0,92
0,88
0,80
Für andere Drucktaupunkte tdp den Volumenstrom multipluzieren mit Faktor (f4)
tdp [°C]
3
5
7
9
(f4)
1,00
1,2
1,35
1,45
Korrekturfaktoren für Druckluft-Filter
Bei anderen Betriebsdrücken (p1) den Volumenstrom des Filters mit Faktor f multiplizieren:
p1 [bar]
1
2
3
4
5
6
(f)
0,138
0,53
0,65
0,76
0,84
0,92
7
8
9
10
12
16
1,00
1,07
1,13
1,19
1,31
2,31
Umrechnungsfaktoren Betriebsdruck/Druckeintrittstemperatur für Adsorptionstrockner
Betriebsdruck
35 °C
40 °C
45 °C
50°C
5 bar
0,75
0,64
0,61
0,59
6 bar
0,89
0,78
0,73
0,67
7 bar
1,00
0,91
0,82
0,79
8 bar
1,08
1,00
0,94
0,86
9 bar
1,26
1,08
1,03
0,99
10 bar
1,31
1,16
1,07
1,03
11 bar
1,36
1,24
1,10
1,07
12 bar
1,49
1,36
1,23
1,18
13 bar
1,62
1,47
1,35
1,29
14 bar
1,71
1,57
1,46
1,38
15 bar
1,79
1,67
1,57
1,46
16 bar
1,90
1,77
1,66
1,55
Lieferzeit anfragen
25
%
Schneider-Kältetrockner DK 5200 SMART 4102002609
Optimale Luftqualität. Die Druckuft-Kältetrockner SMART sorgen für eine ideale Aufbereitung der Druckluft. Dies gewährleistet optimale Arbeitsergebnisse und minimiert die Kosten für Nacharbeiten. Zusätzlich verlängern sie die Lebensdauer Ihrer Druckluftwerkzeuge und -maschinen und verringern den Wartungsaufwand Ihrer Druckluftanlage.
Breites Portfolio. Das genau auf kW-Klassen abgestimmte Portfolio bietet für alle Druckluft-Anlagen den optimalen Kältetrockner. Ob im kleinen Bereich ab 350 l/min oder für große Anlagen bis 10.000 l/min bietet Schneider airsystems den idealen Trockner - und das mit ein und derselben Steuerungsoberfläche! Intuitiv und einfach!
Betriebssicherheit. Optimale und dauerhafte Arbeitsergebnisse durch zuverlässig auf 3°C Drucktaupunkt gekühlte Druckluft. Das resultierte aus einem taupunktstabilen Dauerbetrieb. Somit ist eine gleichbleibende Qualität der betrieblichen Anwendungen mit Druckluft dauerhaft gewährleistet.
Nutzenargumente DK 2350 SMART - DK 10000 SMART
Neuer Kältemittelverdichter - Höchsteffizienter Rotationskompressor (Ab DK 3600 SMART)
Kältemittel R410A - Exzellente Werte in der Wärmeübertragung (Ab DK 3600 SMART)
Einfache Bedienung - durch intuitive Steuerung
Platzsparende Installation - durch geringe Aufstellmaße
Idealer Schutz der DL-Leitung vor Korrosion - durch Wiedererwärmung der getrockneten Druckluft
Beste Betriebssicherheit von Produktionsanlagen - durch taupunktstabilen Dauerbetrieb
Wärmetauscher - Hohe Effizienz durch Wärmetauscher aus Aluminium inklusive Separator
Produktbeschreibung:
Einfache Steuerung –eine Steuerung für alle Schneider Kältetrockner
Kälte-Drucklufttrockner mit 3°C Drucktaupunkt für anspruchsvolle Aufgaben im Dauereinsatz
Serienmäßig mit hochwertigem elektronisch niveaugesteuertem Kondensatablass
Höchste Betriebssicherheit von Produktionsanlagen durch taupunktstabilen Dauerbetrieb
Platzsparende Installation durch kompakte Ausmaße (nicht für Wandmontage vorgesehen)
Technische Daten:
Volumenstrom bei Drucktaupunkt +3°C bei 7 bar
5200 l/min
Druckverlust
0,25 bar
Gewicht
60 kg
Abmessungen (BxTxH)
460x557x789 mm
Luftabgang
G 1 1/2"a
Leistungsaufnahme
0,91 kW
Auslegungsdaten für Druckluft-Trockner & -Filter
Die Leistungsangaben für Druckluft-Kältetrockner beziehen sich auf 7 bar Betriebsdruck, 35 °C Lufteingangstemperatur und 25 °C Umgebungstemperatur. Bei anderen Drücken bzw. Temperaturen entnehmen Sie bitte die Faktoren (f) entsprechend Ihren Werten aus den Folgenden Tabellen.
Bei anderen Betriebsdrücken p1 den Volumenstrom multiplizieren mit Faktor (f1):
p1 [bar]
3
4
5
6
7
8
(f1)
0,75
0,85
0,90
0,95
1,00
1,04
9
10
11
12
14
16
1,07
1,10
1,12
1,14
1,18
1,20
Bei anderen Druckeintrittstemperaturen t1 den Volumenstrom multiplizieren mit Faktor (f2):
t1 [°C]
30
35
40
45
50
(f2)
1,25
1,00
0,85
0,75
0,60
Bei anderen Kühlmediumtemperatur tc den Volumenstrom multiplizieren mit Faktor (f3):
tc [°C]
25
30
35
40
45
(f3)
1,00
0,96
0,92
0,88
0,80
Für andere Drucktaupunkte tdp den Volumenstrom multipluzieren mit Faktor (f4)
tdp [°C]
3
5
7
9
(f4)
1,00
1,2
1,35
1,45
Korrekturfaktoren für Druckluft-Filter
Bei anderen Betriebsdrücken (p1) den Volumenstrom des Filters mit Faktor f multiplizieren:
p1 [bar]
1
2
3
4
5
6
(f)
0,138
0,53
0,65
0,76
0,84
0,92
7
8
9
10
12
16
1,00
1,07
1,13
1,19
1,31
2,31
Umrechnungsfaktoren Betriebsdruck/Druckeintrittstemperatur für Adsorptionstrockner
Betriebsdruck
35 °C
40 °C
45 °C
50°C
5 bar
0,75
0,64
0,61
0,59
6 bar
0,89
0,78
0,73
0,67
7 bar
1,00
0,91
0,82
0,79
8 bar
1,08
1,00
0,94
0,86
9 bar
1,26
1,08
1,03
0,99
10 bar
1,31
1,16
1,07
1,03
11 bar
1,36
1,24
1,10
1,07
12 bar
1,49
1,36
1,23
1,18
13 bar
1,62
1,47
1,35
1,29
14 bar
1,71
1,57
1,46
1,38
15 bar
1,79
1,67
1,57
1,46
16 bar
1,90
1,77
1,66
1,55
Lieferzeit anfragen
Schneider-Feinstfilter FF-DFP 160 DGKD640717
Zur Abscheidung von feinsten Öl- und Wasser-Aerosolen und festen Verunreinigungen mit Partikeln bis 0,01 µm
Serienmäßig mit Filterelement FP und automatischem Kondensatableiter mit Schwimmerventil
Druckluft-Qualität nur in Verbindung mit einem Vorfilter und einem Drucklufttrockner
Partikelgröße Klasse 1: <0,01 µm
Partikeldichte Klasse 1: <0,1 mg/m³
Restölgehalt Klasse 1: <0,01 mg/m³
Technische Daten
Volumenstrom
16000 l/min
Abmessungen
695x170 mm
Gewicht
8,1 kg
Luftanschluss
R 2"i
Lieferzeit anfragen
20
%
Schneider Wasserabscheider (Zyklon) WS 10
Beschreibung:
Maximale Abscheidung von Schmutz und Kondensat durch Zentrifugalbeschleunigung der Druckluft
Mit automatischem Kondensatablass
Einbau zwischen Kompressor und Behälter
Technische Daten:
Volumenstrom
10
m³/h
Volumenstrom
168
l/min
Luftanschluss
G1/8
Abmessungen
A) 50
mm
B) 17
mm
C) 157
mm
D) 60
mm
Gewicht
0,25
kg
Standardmäßige Ausstattung
mit automatischem Ablass ohne Adapter
